【知識】有效減小誤差!經緯儀觀測水平角之測回法

2023-09-19 熱度:10039 ℃
01

水平角



    當使用經緯儀在實地觀測水平角時,為了防止錯誤和削減儀器誤差,以保證觀測的結果能達到所需的精度,必須按一定的操作程序進行觀測,其中測回法就是主要的使用方法之一。

    在一個測站上,每次只觀測一個水平角時,可采用測回法。如果在一個測站上每次要同時觀測相鄰兩個或兩個以上的水平角時,可采用方向觀測法或稱為全圓觀測法。




02

水平角的觀測原理

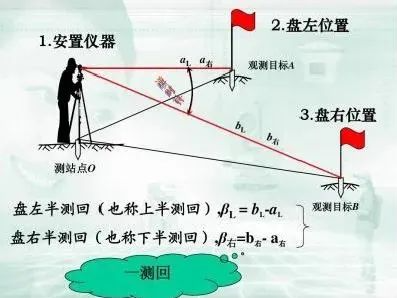

    同時用正鏡測量和倒鏡測量測量一個未知角就是測回法,這種方法要用盤左和盤右兩個位置進行觀測。觀測時目鏡朝向觀測者,如果豎盤位于望遠鏡的左側,稱為盤左;如果位于右側,則稱為盤右。

注意:通常先以盤左位置測角,稱為上半測回。兩個半測回合在一起稱為一測回。



03

測回法觀測水平角



    安置儀器

    在合適的位置安置經緯儀,對中、整平后,進行目鏡對光。

    盤左觀察與盤右觀察

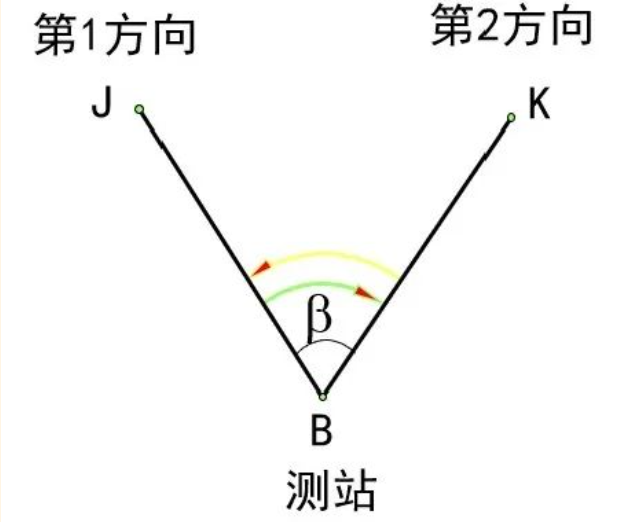

    將經緯儀的豎盤處于盤左位置,使瞄準第一方向得到讀數,記為b盤左,順之間方向轉動照準部,瞄準第二方向得到讀數,記為c盤左,此為上半測回。


    倒轉望遠鏡,逆時針方向轉動照準部,在盤右位置瞄準第二方向得到讀數,記為b盤右,逆時針轉動照準部,瞄準第一方向得到讀數,記為c盤右,此為下半測回。





04

內業計算



水平角的計算與要求

在得到測量數據后,對得到的數據進行處理得到最終結果

首先計算出初始數值的半測回角,由兩次的半測回角值,得出一測回角值。

上半測回角值:β左=c盤左-b盤左

下半測回角值:β右=c盤右-b盤右

上、下半測回得到角的值的較差Δβ即為半側回差,一測回所得的水平角為:β=(β左+β右)/2
